Специальные экстензометры MTS Systems

<section>

Усредняющий осевой экстензометр Series 632.17

Экстензометры серии 632.17 одновременно измеряют осевые отклонения на обеих сторонах образца с последующим их усреднением и расчетом деформации, что требуется при испытаниях сплавов и композитных материалов в связи с их склонностью к неоднородной деформации.

Опора адаптируется к размерам образцов при испытании без рисков соскальзывания и искажения данных. Результаты получатся точными даже при ускоренной подачи нагрузки.

‍Series 632.17 чувствительны к малым степеням деформации и поэтому подходят для хрупких композитных материалов и керамики в диапазоне температур от -100 до 150 °C. Все экстензометры превосходя стандарты калибровки ASTM E83 Class B1 и ISO 9513 Class 0.5.

Характеристики*:

• Длина базы: 10, 25 мм
• ‍Максимальная деформация: +12% / -5%, +5% / -2%
• ‍Рабочие температуры: от -100 до 150 °C‍
• Толщина образцов: до 51 мм‍
• Диаметра образцов: 3 - 32 мм

* Значения варьируются в зависимости от модели

</section>

<section>

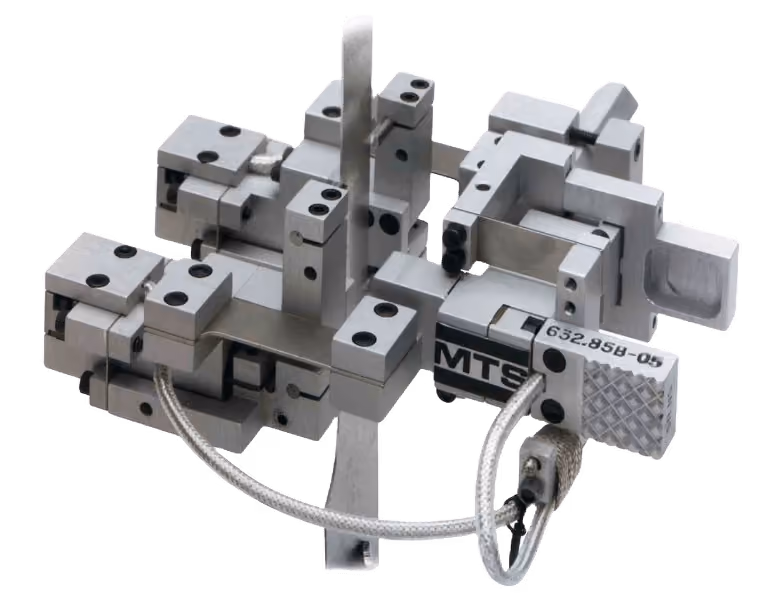

Двуосные экстензометры Series 632.85

Экстензометры серии 632.85 предназначены для измерений поперечной, диаметральной и усредненной осевых деформаций образцов различных форм и размеров. Чтобы исключить влияние механических перекрестных спряжений между осевыми и поперечными каналами, рекомендуем модель 632.85x-05, работающую на конических точечных контактах.

Модель 632.85x-14 подходит для тонких образцов: металлические листы, проволоки и т.д.

Данные экстензометры выдерживают температуры испытаний от -100 до 150 °C. Они соответствуют и превосходят стандарты калибровки ASTM E83 Class B1 и ISO 9513.

Характеристики*:

• ‍Длина базы: 25±0.05 мм‍
• Осевой ход: от +1.25 до  -0.50 мм‍
• Поперечный ход: ±0.5 мм‍
• Рабочие температуры: от -100 до 150 °C

* Значения варьируются в зависимости от модели

</section>

</section>

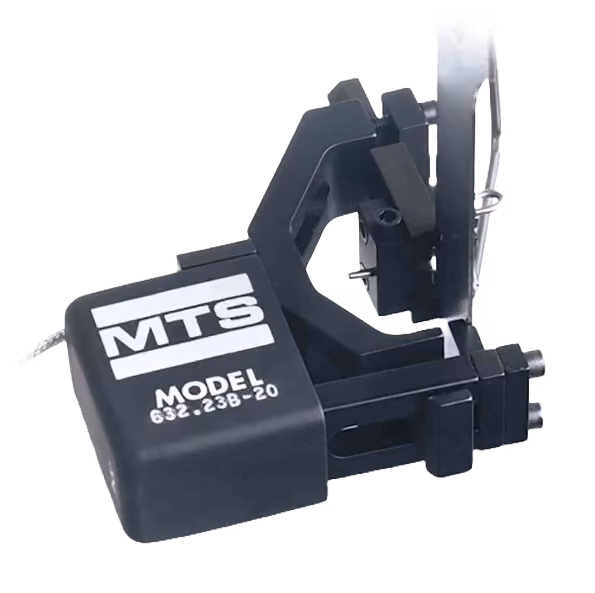

Экстензометры Series 632.23 для измерений поперечных деформаций

MTS Systems предлагает экстензометры серии 632.23 для измерения коэффициента пластической деформации R у пластмасс, композитов и металлических листов. Они измеряют поперечную деформацию и совместимы с базами высокой длины и приспособлениями для удлинения.

‍Series 632.23 выдерживают температуры от -100 до 150 °C.

Характеристики*:

• ‍Ширина базы: 12.7 ± 0.5 мм, 20 ± 1 мм, 25 ± 1 мм;‍
• Ход: от -4 до 0 мм;‍
• Рабочие температуры: от -100 до 150 °C;‍
• Толщина образцов: от 0.5 до 5 мм;‍
• Зажимное усилие: 400 г.

* Значения варьируются в зависимости от модели

</section>

<section>

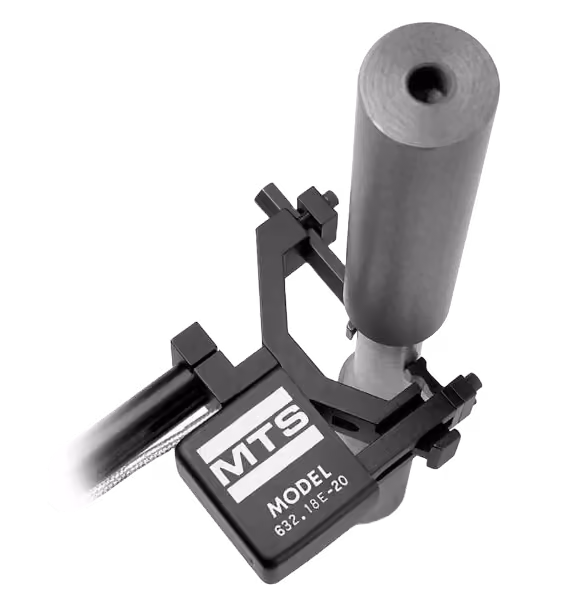

Экстензометры для измерения диаметральной деформации

Диаметральная деформация может быть измерена с высокой точностью и воспроизводимостью результатов при испытаниях на растяжение и сжатие при помощи специально разработанных экстензометров от MTS Systems.

Экстензометры подразделяются на модели для испытаний при комнатных, криогенных и повышенных температурах.

Характеристики*

Диаметр базы:

• ‍‍6.1 - 26 мм
• 3.6 - 13 мм
•  2 - 7.9 мм

Ход:

• ‍‍±2 мм
• ±1 мм
• ±0.5 мм

Рабочие температуры:

• ‍‍от -100 до 150 °C
• от -269 до 65 °C

Зажимное усилие: 400 г

* Значения варьируются в зависимости от модели

</section>

<section>

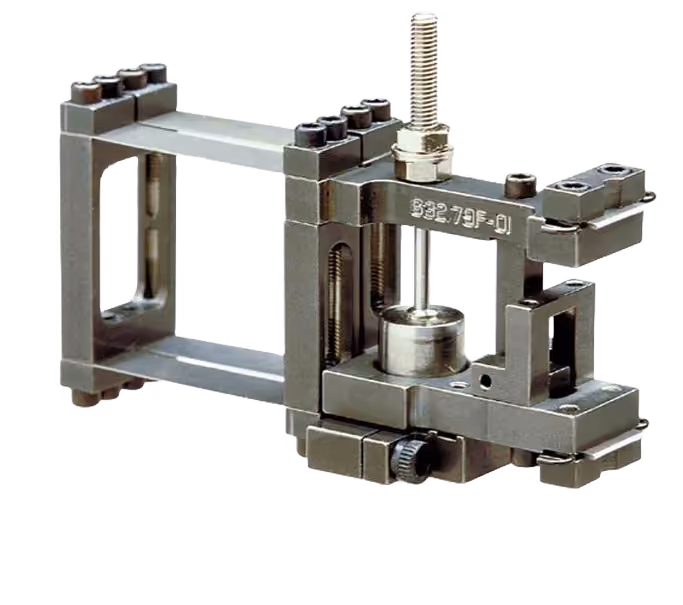

Экстензометры для погружения

С целью осуществления механических испытаний на растяжение, сжатие и усталость в воде или солевых растворах были разработаны специальные экстензометры из материалов пригодных для испытаний в таких средах.

Они подходят для испытаний на растяжение и усталость при частотах до 30 Гц. Кроме того, экстензометры оснащены дифференциальным трансформатором измерения линейных перемещений (LVDT на анг.) с использованием запатентованной технологии крепления параллельных изгибов.

Также они могут быть оснащены удлинителем базы с конечным удлинение до 200 мм.

ВАЖНО!

Для функционирования необходима система воздушного кондиционирования

Характеристики*:

• ‍Диаметр базы: 25 мм‍
• Диапазон деформации: ±20%‍
• Рабочие температуры: от -15 до 85 °C‍
• Активационное усилие: 60 г

* Значения варьируются в зависимости от модели
