Бесконтактные и видео экстензометры MTS Systems

Бесконтактные и видеоэкстензометры MTS Systems для измерения деформаций, локальных повреждений и испытаний на сжатие, растяжение, изгиб, усталость и другие. Соответствуют множеству международным стандартам ISO, ASTM и EN

Область применения:

Высокотемпературные испытания・Статические испытания・Усталостные испытания・Растяжение・Сжатие・Изгиб

Оптические экстензометр Advantage (AOX)

Бесконтактный упрощенный экстензометр. Вне зависимости от того проводите ли вы испытания на прочность, длительная прочность или рост трещины, данный экстензометр имеет все необходимое: от разрешения до удлинения образцов.

Advantage (AOX) считывает данные при одноосных испытаниях.

Разрешение

< 0.5 мкм квазистатическое
< 2.5 мкм динамическое
< 0.1 мкм ползучесть

Разрешение зависит от оптических настроек и фильтров.

Он соответствует многочисленным стандартам ISO и ASTM.

Скорость передачи данных: 300–3000 Гц.

Соответствует и даже превосходит стандарты калибровки ASTM E83 Class B1 и ISO 9513 Class 0.5.

Может потребовать дополнительное наличие специального ПК.

Характеристики:

‍Поле зрения: 50-500+ мм*;
Разрешение:

< 0.5 мкм квазистатическое;
< 2.5 мкм динамическое;
< 0.1 мкм ползучесть.

‍Скорость передачи данных: 300-3000 Гц‍
Минимальный диаметр образца: 20 мкм‍
Цифровой выход данных: 2900 показаний деформации в секунду; 16-64 бита через кабель RS232‍
Минимальная длина базы: 2 мм, ≥4x ширины или диаметра образца**‍
Максимальная скорость отслеживания:1500 мм/сек‍
Циклические испытания: 100 Гц‍
Максимальное удлинение: <±1 мкм или 0.5% полученного значения‍
Рабочие температуры: от 10°C до 40°C‍
Контактное усилие: 400 г и 780 г

ОПЦИИ

Система крепления для установки на основание машины или на цилиндрическую колонну
Сенсорный интерфейсный модуль для контроля системы
Регулируемая маркировка образцов — для пользователей, работающими с регулируемыми длинами баз

* Доступны другие диапазоны

** Для уточнения наличия меньших размеров свяжитесь с нами

</section>

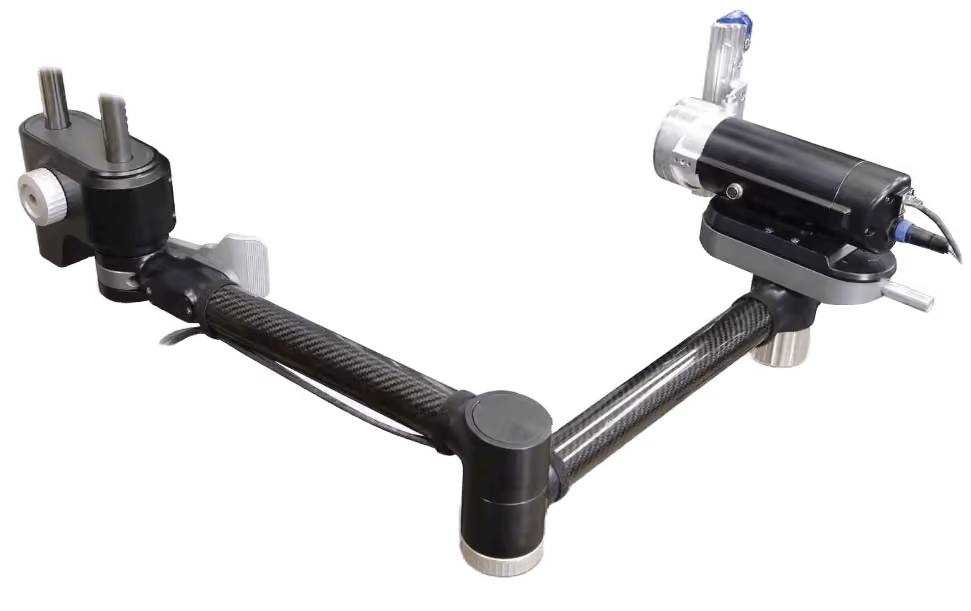

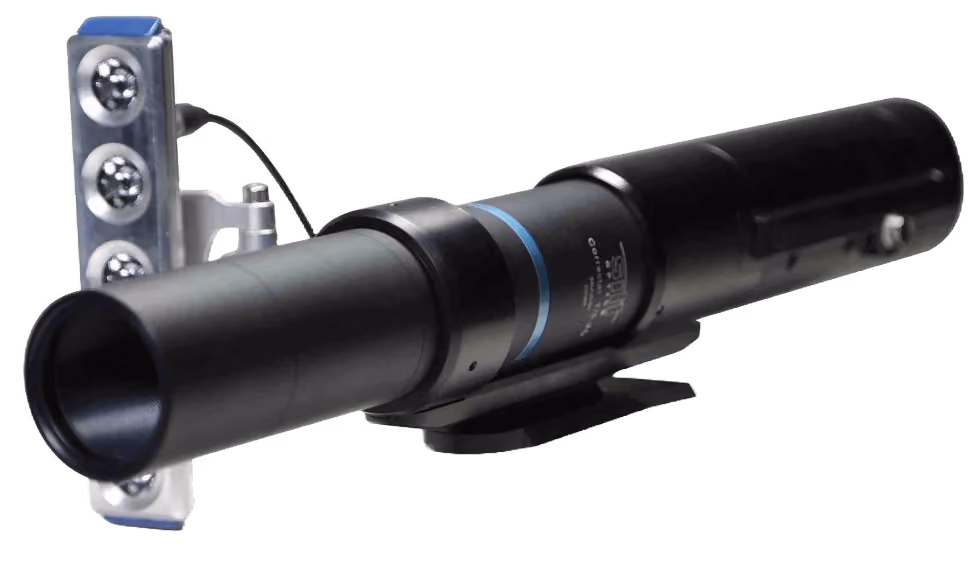

Видеоэкстензометры Advantage (AVX)

Видеоэкстензометры оснащены камерами, процессорами и программным обеспечением.

MTS TestSuite™ TW — это программное обеспечение для обработки деформации и модулей упругости. Экстензометр оснащен системой распознавания маркировок, которые в дальнейшем используются в обработке данных при вычислении. Регулярные калибровки обеспечивают воспроизводимость и точность результатов.

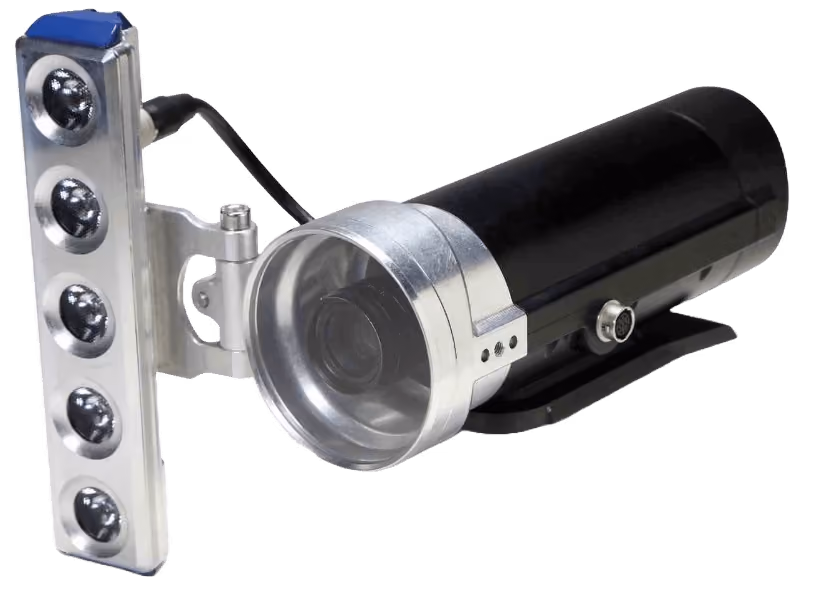

Доступны 16 видов сменных головок для быстрого крепления с интегрированными LED-осветителями. Каждая головка имеет предустановленную длину базы.

Просто выберите нужную длину базы и диапазон измеряемой деформации, а также соответствующую головку для точного определения модуля Юнга, коэффициента Пуассона или значение R. Можно выбрать головку общего применения для материалов с высокой степенью удлинения.

</slider>

Характеристики*:

‍Максимальное удлинение: от 25% до 1000%;‍
Максимальное сжатие: 40%;‍
Максимальная поперечная длина базы***: 10, 19, 29, 43, 65, 70 мм;‍
Разрешение расширения: 0.3, 0.4, 0.6, 0.9, 1.4, 1.8, 2.8**;‍
Минимальная ширина образца:***

осевая: от 1.5 до 16 мм;

поперечная: от 4 до 30 мм;

Максимальная скорость отслеживания***: от 1 350 до 14 000**.

* Значения варьируются в зависимости от модели

** Разрешение основано на лабораторных испытаниях

*** Для Class B-1 минимальная ширина образца для поперечных расчетных длин должна быть увеличена на 65%.

‍

Примечание: рабочее расстояние составляет 480 мм.

</section>

Лазерные экстензометры LX

Лазерные экстензометры измеряют деформации хрупких материалов, подверженных локальным повреждениям с высвобождением большого количества энергии в ходе разрушения. Они соответствуют стандартам для испытаний пластмассы, резины, пленок, тканей, текстиля и прочих материалов, требующих бесконтактных испытаний.

Особенности:

Селективная выборка от 2 до 512 сканов
Прямое измерение первоначальной длины базы
Одновременное измерение деформации свыше 3-х сегментов в пределе длины базы
Соответствует классификации экстензометров ASTM B1
Скорость измерения 100x / сек
Сертифицирован на соответствие Центру приборов и радиологического здоровья как продукт класса II
Параллельность лучей дает возможность использования через застекленную область камеры, прозрачных ванн и воды

Характеристики:

Максимальный ход:
