SPECTROPORT LIBS PXL01

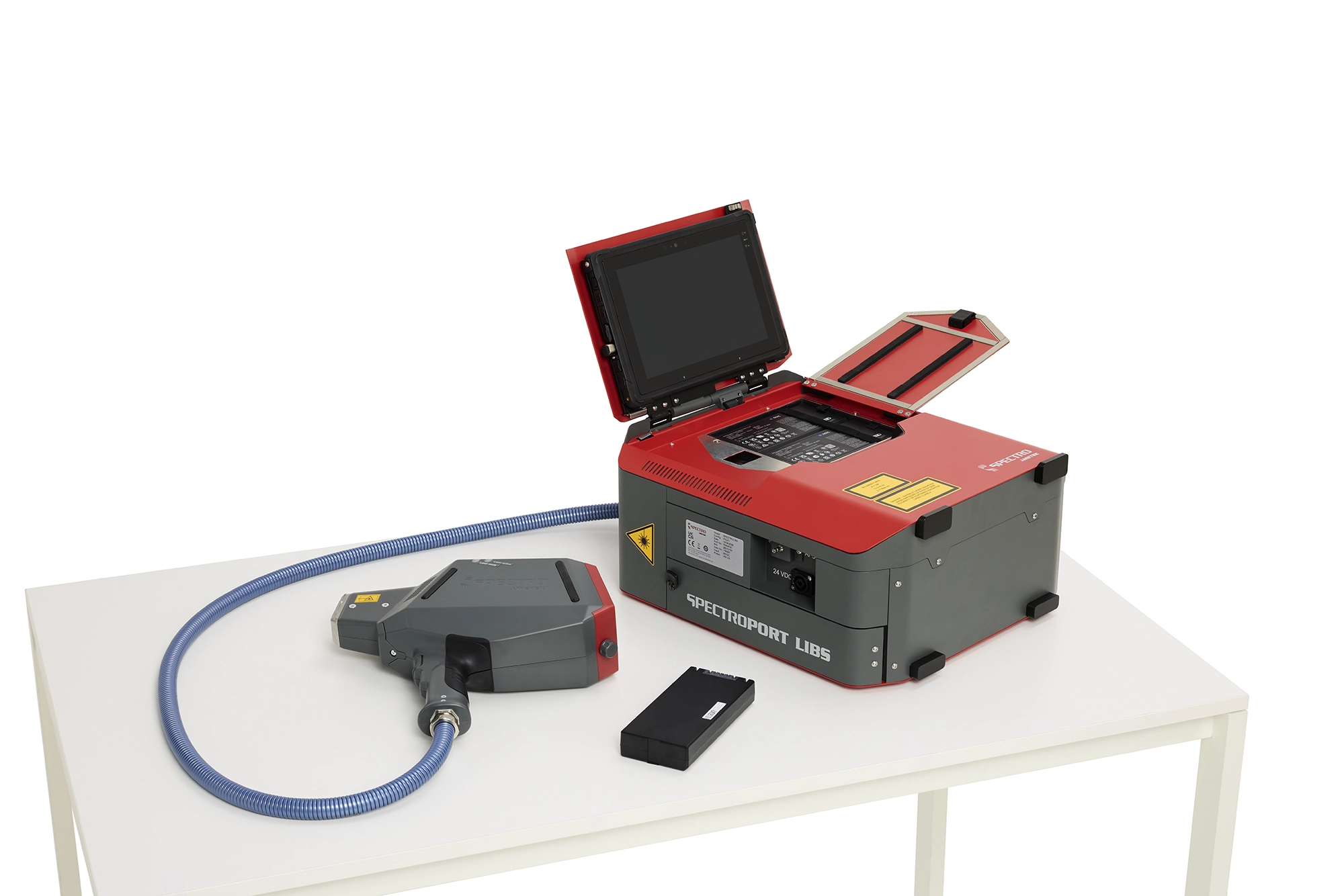

SPECTROPORT LIBS PXL01 — портативный LIBS-анализатор для оперативного определения химического состава, идентификации марок и сортировки металлических сплавов непосредственно на производственной площадке. Прибор использует лазерно-искровую эмиссионную спектроскопию (LIBS) и занимает промежуточное положение между ручными (handheld) анализаторами и полноразмерными мобильными/стационарными анализаторами: измерительный зонд остаётся удобным для работы с крупногабаритными объектами, а отдельный спектрометр обеспечивает расширенный элементный диапазон и более высокие аналитические возможности. Продолжительность одного измерения составляет всего 2–6 секунд.
В отличие от портативных XRF-анализаторов, которые не определяют углерод, SPECTROPORT LIBS может применяться для надёжной идентификации низколегированных и углеродистых сталей. В конфигурации с УФ-зондом прибор определяет важные лёгкие элементы, включая углерод, фосфор и серу, а также олово, мышьяк и бор. Это особенно важно при позитивной идентификации материалов (PMI), контроле трубопроводов, сварных соединений, входящих партий металла и готовой продукции, где ошибка в определении марки способна привести к браку, повторной обработке партии или эксплуатации несоответствующего сплава.
Основные технические характеристики
- метод анализа: лазерно-искровая эмиссионная спектроскопия (LIBS);
- диапазон основной оптики: 270–530 нм;
- диапазон УФ-системы: 174–194 нм;
- лазер: твердотельный, с диодной накачкой;
- длина волны лазера: 1064 нм;
- длительность импульса: 3–5 нс;
- энергия импульса: менее 500 мкДж;
- частота повторения: 2 кГц;
- время измерения: 2–6 секунд;
- диаметр лазерного пятна: около 60 мкм;
- дисплей зонда: 3,5 дюйма, 320 × 240 пикселей;
- управляющий планшет: 10,1 дюйма, 1920 × 1200 пикселей;
- габариты спектрометра: 501 × 402 × 200 мм;
- масса: 17,4 кг, включая УФ-зонд;
- питание: 90–264 В, 50/60 Гц;
- потребляемая мощность при анализе и зарядке: 240 Вт;
- мощность при работе от аккумулятора: 90 Вт;
- режим ожидания: 25 Вт;
- степень защиты: IP23;
- аккумулятор: Li-ion, 25,2 В / 98,28 Вт·ч.
</section>
<section>
Основные области применения

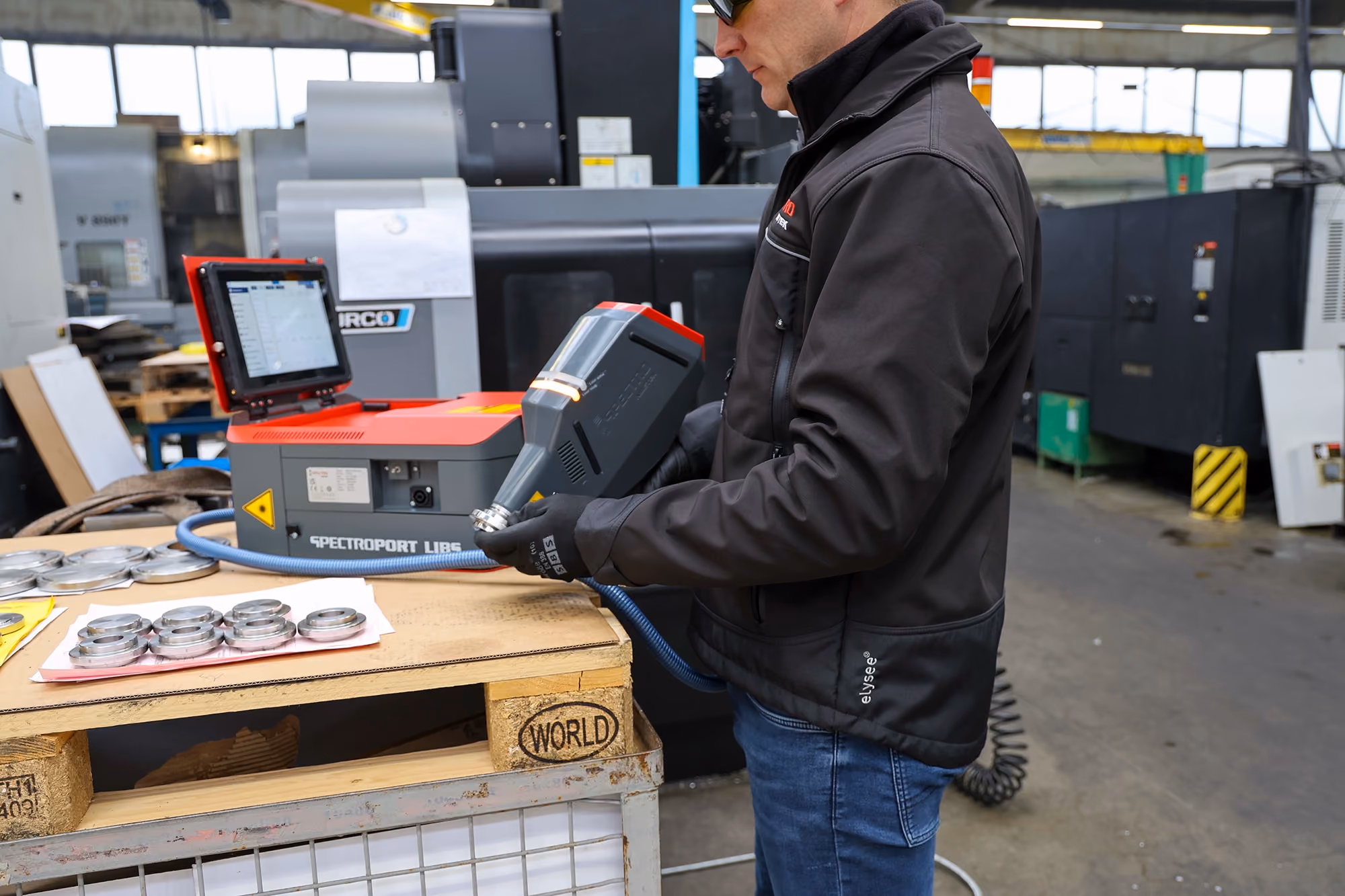

SPECTROPORT LIBS предназначен для оперативного контроля металлов в условиях производства, склада, монтажной площадки или ремонтного подразделения. Прибор подходит для следующих задач:
- положительная идентификация материалов и подтверждение марки сплава;
- сортировка металлопроката и заготовок по принципу «соответствует / не соответствует»;
- входной контроль сырья и комплектующих;
- контроль готовой продукции перед отгрузкой;
- проверка труб, сосудов, арматуры и сварных соединений;
- идентификация низколегированных и углеродистых сталей по содержанию углерода;

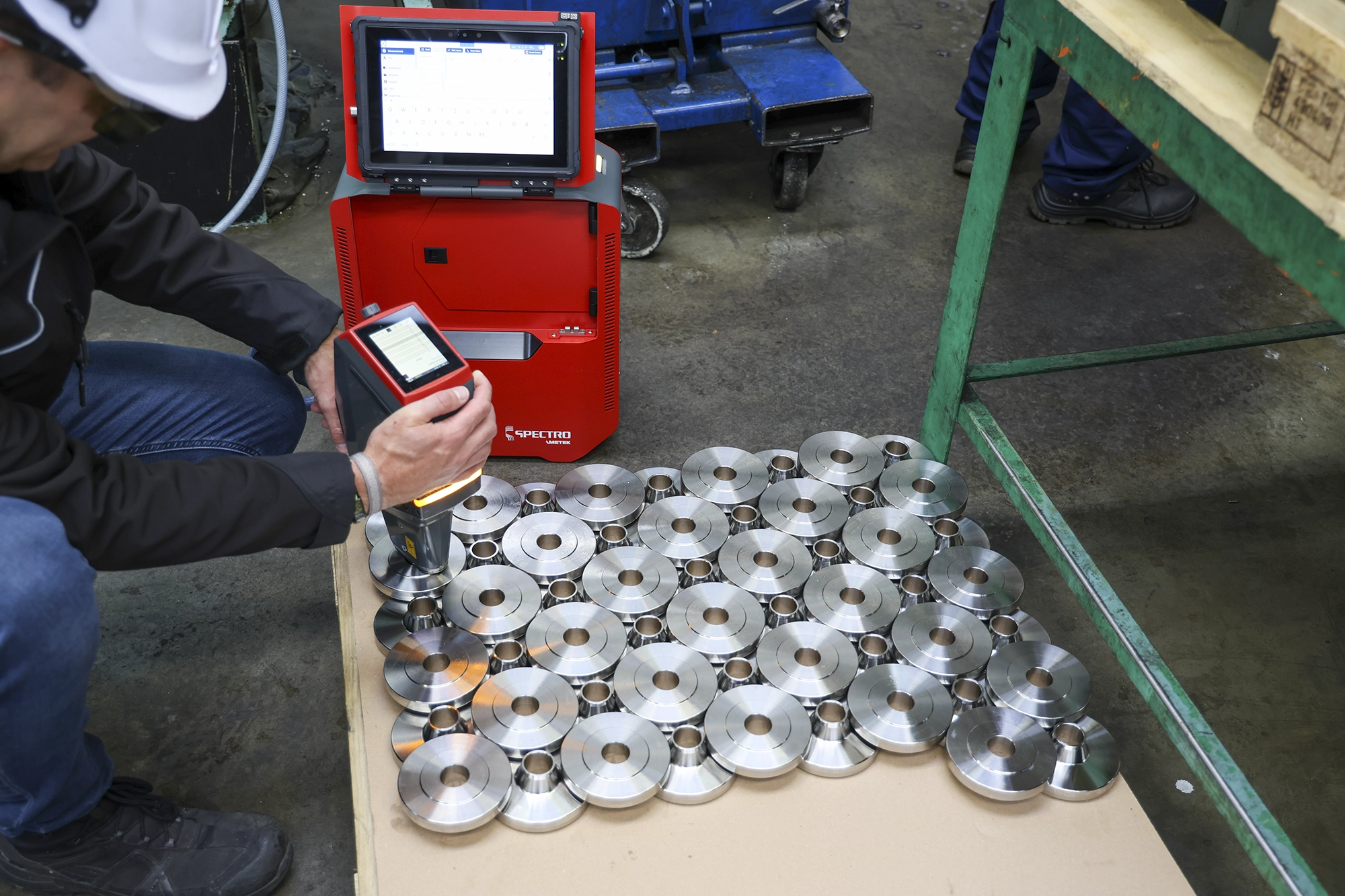

- обследование крупногабаритных объектов, которые невозможно доставить в лабораторию;
- локальный анализ небольших участков поверхности благодаря малому пятну воздействия лазера (около 60 мкм).
Программное обеспечение поддерживает отдельные рабочие режимы для идентификации марки, проверки соответствия заданному сплаву и сортировки pass/fail, что позволяет адаптировать интерфейс как для эксперта-спектрометриста, так и для производственного оператора.
</section>
<section>
Два измерительных зонда для разных аналитических задач

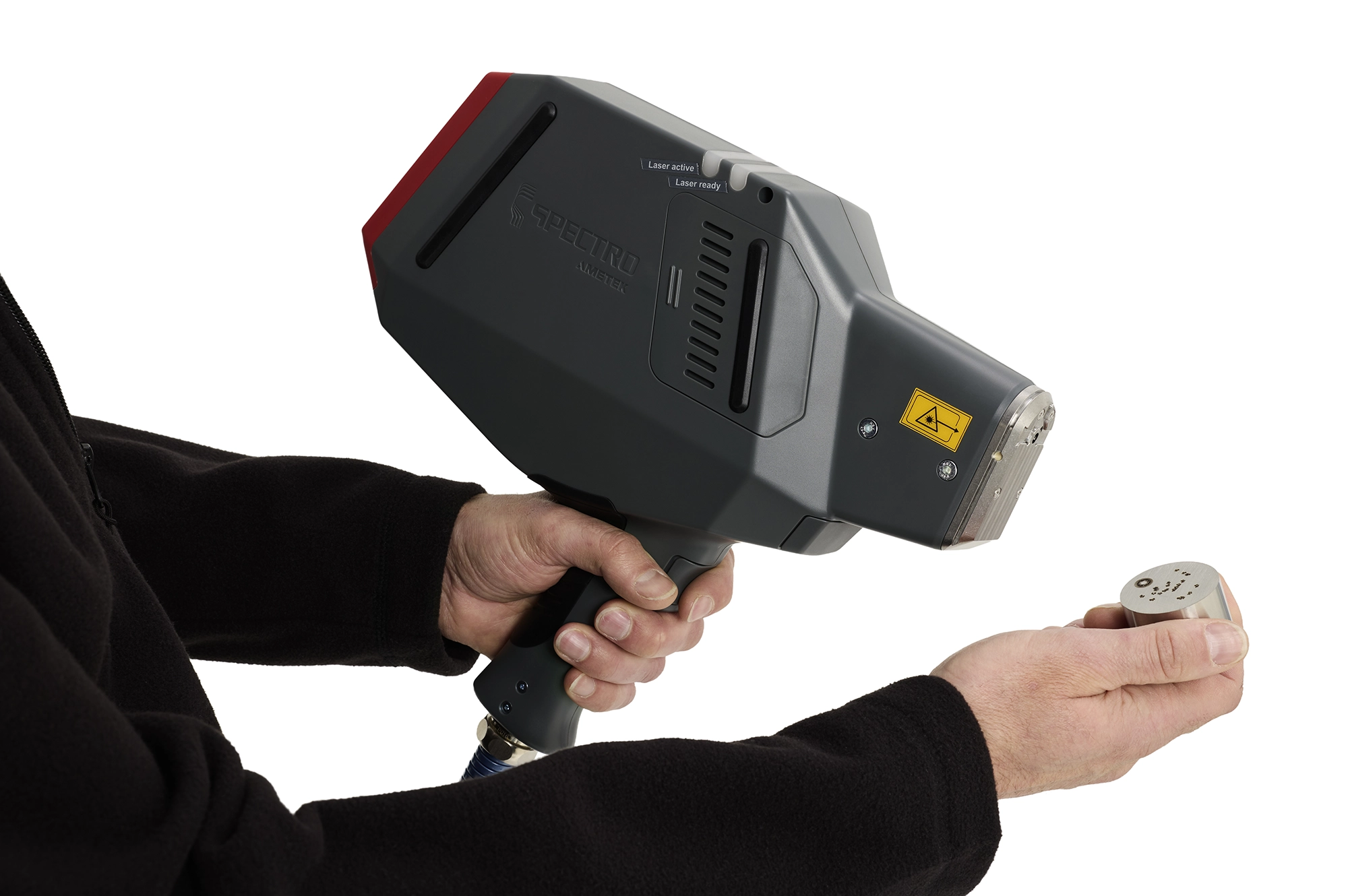

Стандартный зонд
Стандартный зонд предназначен для быстрой идентификации и контроля распространённых металлических сплавов. Он может работать как в воздушной среде, так и с подачей аргона. На корпусе расположены кнопки запуска и сброса, а встроенный сенсорный дисплей диагональю 3,5 дюйма позволяет запускать измерение и просматривать результат непосредственно у точки контроля, без постоянного обращения к основному планшету. Длина соединительного рукава составляет 1,5 м.
УФ-зонд
УФ-зонд оснащён отдельной продуваемой аргоном оптической системой с рабочим диапазоном 174–194 нм. Он предназначен для анализа элементов, спектральные линии которых расположены в вакуумной ультрафиолетовой области: C, P, S, Sn, As и B. Такая конфигурация рекомендуется металлургическим предприятиям, производителям трубной продукции, энергетике, нефтегазовой промышленности и лабораториям, которым необходимо различать близкие марки сталей по содержанию углерода, фосфора или серы.
Оба зонда могут выполнять измерения с аргоном или без него. Аргоновая атмосфера повышает стабильность и чувствительность анализа, а при использовании УФ-зонда обеспечивает доступ к расширенному набору лёгких элементов.
Основная оптическая система построена по схеме с кругом Роуланда диаметром 300 мм и высокоразрешающими CMOS-детекторами. Эффективный спектральный диапазон составляет 270–530 нм. Раздельная конструкция с двумя оптическими системами позволяет независимо оптимизировать регистрацию обычного и вакуумно-ультрафиолетового диапазонов, что расширяет перечень определяемых элементов по сравнению с большинством ручных LIBS-приборов.
</section>
<section>
Быстрые измерения и высокая мобильность
Время измерения составляет от 2 до 6 секунд. При шестисекундном цикле система поддерживает производительность до 120 измерений в час. При установке двух сменных аккумуляторов продолжительность автономной работы может достигать 4,5 часа, что позволяет выполнять длительные инспекционные работы без подключения к электросети.

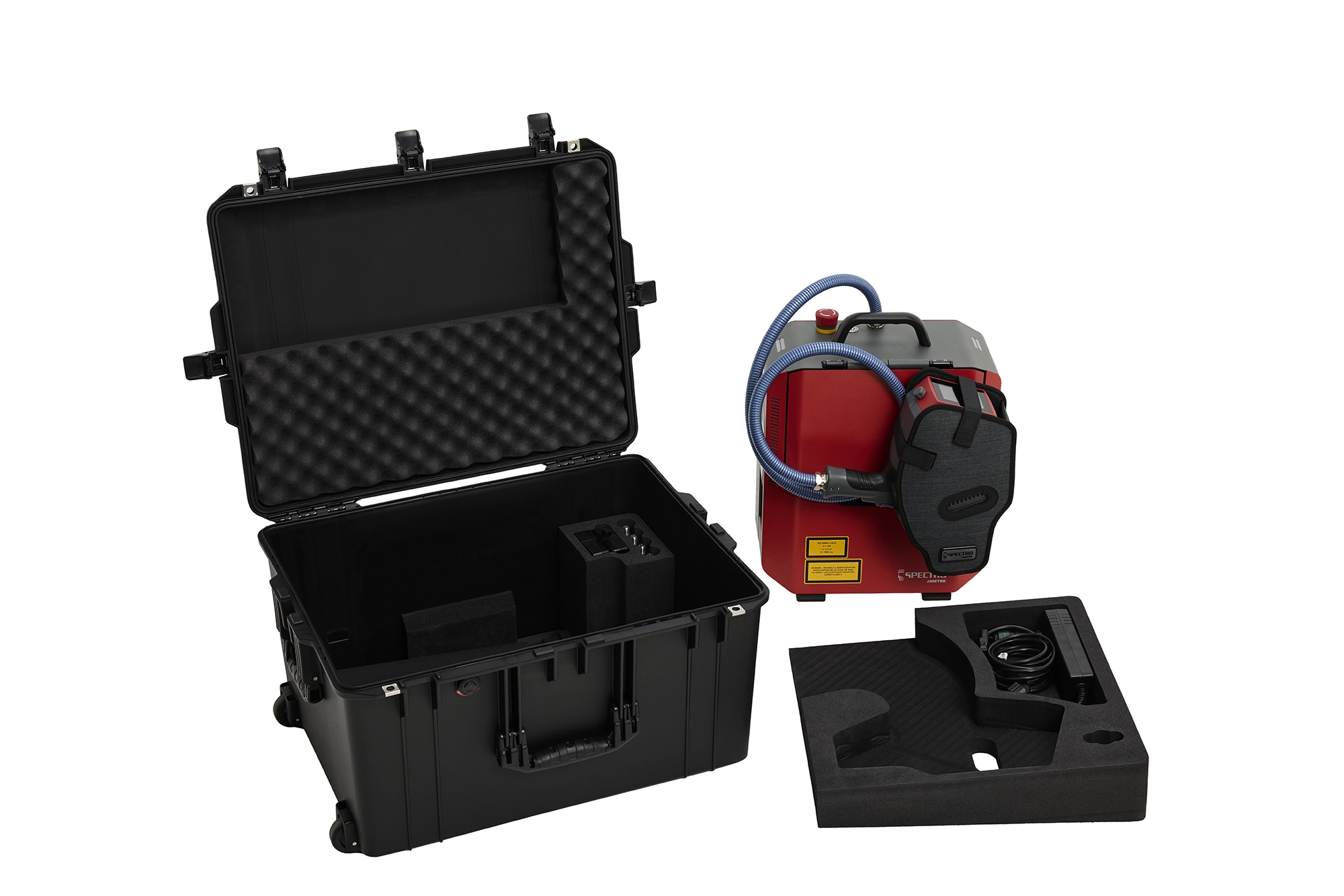

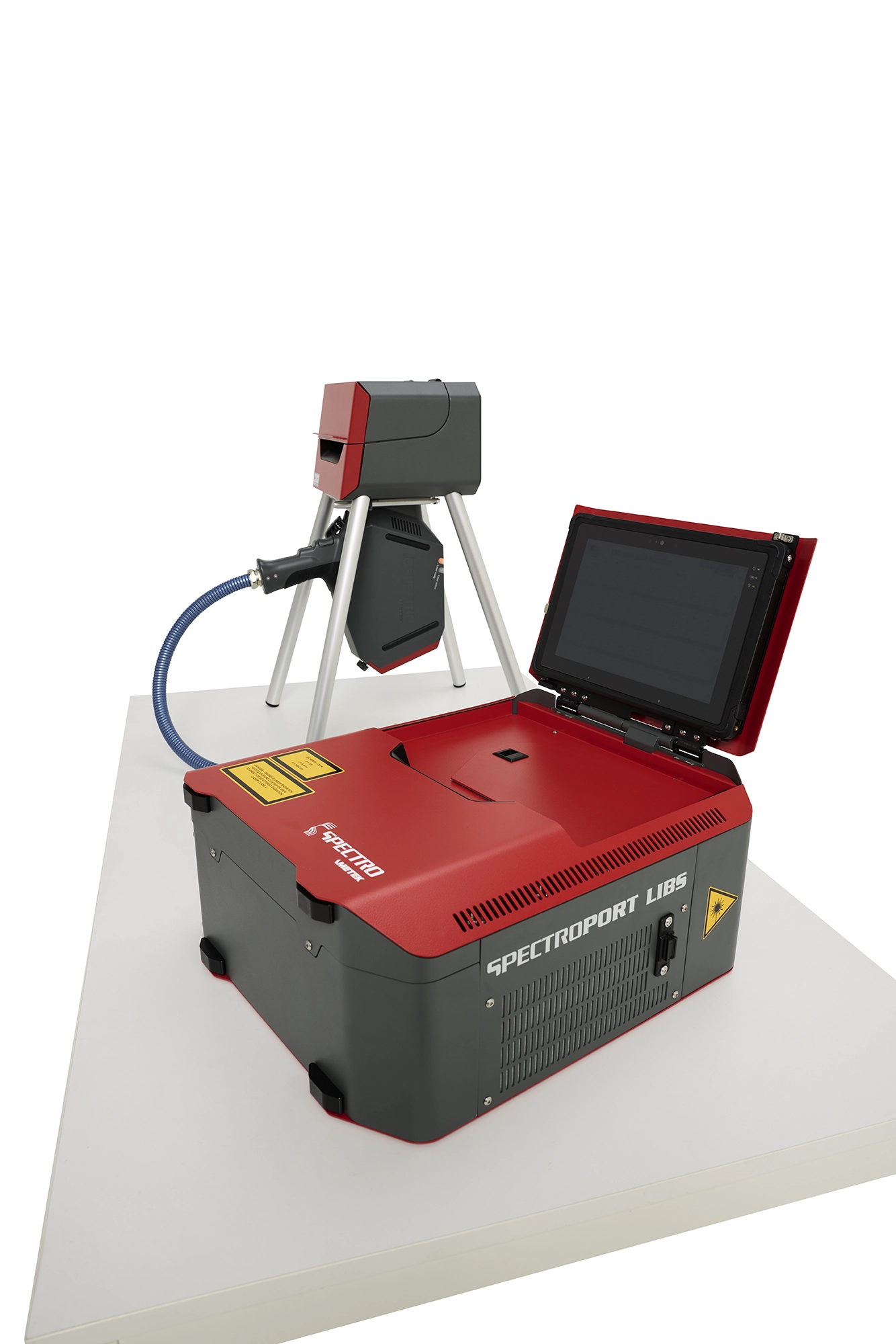

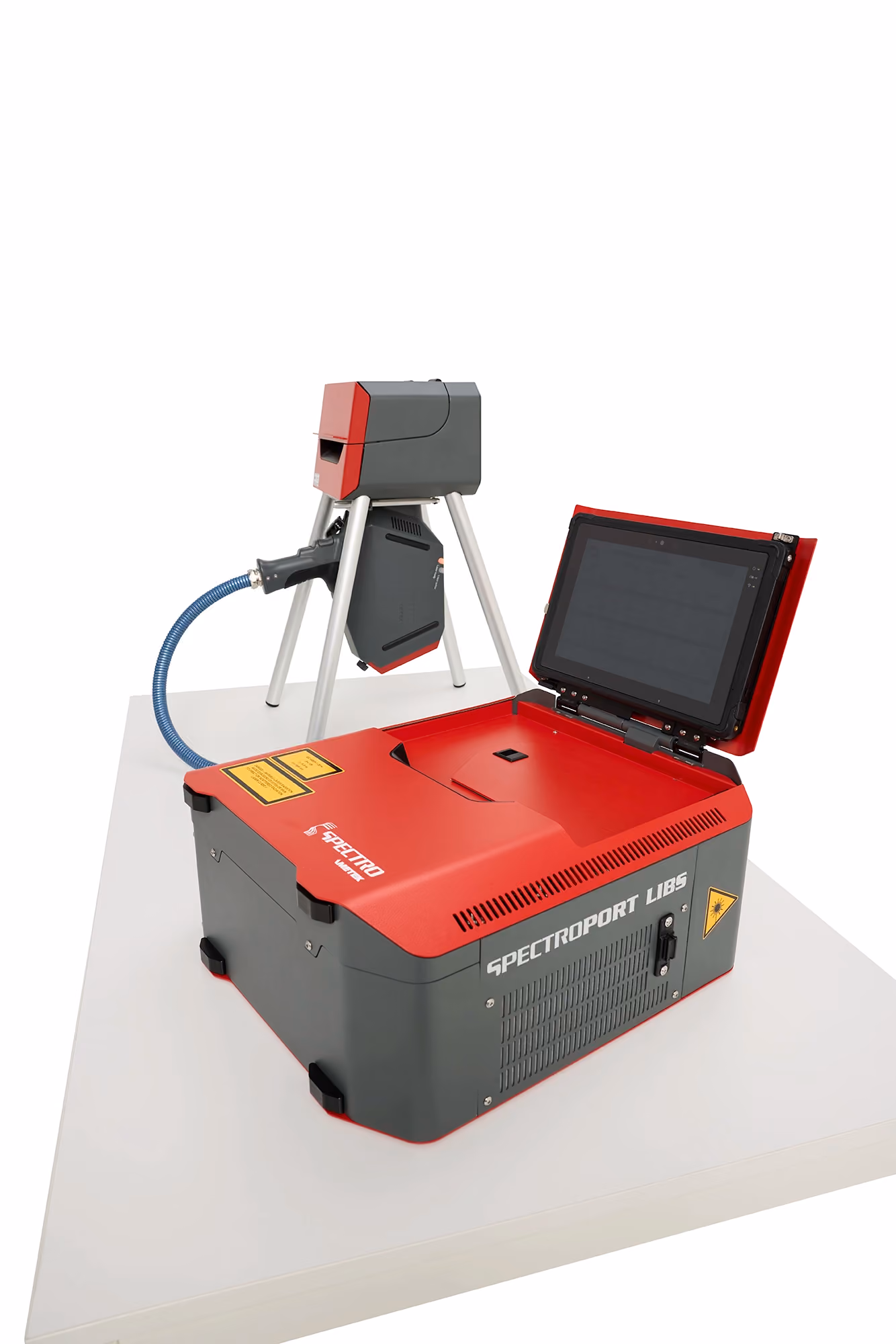

Для полностью автономной эксплуатации прибор может комплектоваться встроенными аккумуляторами, компактными аргоновыми картриджами и транспортировочным кейсом на колёсах. В перечень дополнительных принадлежностей входят рама-рюкзак, док-станция для анализа небольших деталей, дополнительное зарядное устройство и мобильная рабочая станция со стандартным баллоном аргона.
</section>
<section>
Программное обеспечение и управление данными
SPECTROPORT LIBS работает под управлением промышленного планшета с экраном 10,1 дюйма, процессором Intel N100, оперативной памятью 16 ГБ и операционной системой Windows 11 IoT Enterprise LTSC. Планшет оснащён Wi-Fi 6E, Bluetooth 5.3, сетевым интерфейсом, USB, HDMI и накопителем NVMe объёмом не менее 256 ГБ.
Программная платформа SPECTRO Spark Analyzer Pro ранее применялась в стационарных лабораторных спектрометрах и адаптирована для мобильного анализа. Пользователь может задавать режимы измерения, поля идентификации образца и критерии сортировки. В состав программной среды входят:
- iCAL 2.0;
- стандартные и дополнительныепрограммные модули;
- инструменты разработки методов(method development software);
- Result Manager;
- база данных металлов SPECTRO;
- Web App для удалённого доступа к результатам.
Данные можно передавать через WLAN, LAN или USB, что упрощает документирование входного контроля, инспекций и отгрузочных проверок. Система позволяет сохранять полные результаты каждого измерения и формировать прослеживаемую историю контроля.
